Despre gamă
Seria QD sunt contoare „adevărate”, construite după IEC 62053-21, cu afișaj LCD și memorie care păstrează indexul 15 ani fără alimentare. Se aleg după rețea (monofazat sau trifazat), mod de conectare (direct sau prin clește CT) și protocol (Wi-Fi sau Zigbee).
- Contorizare bidirecțională: potrivite pentru sisteme fotovoltaice, unde arată separat energia importată și exportată.
- Toate dispozitivele Zigbee din catalog se pot conecta la Home Assistant prin Zigbee2MQTT (declarat de producător).
Modele și configurații
| Model | Rețea · curent · conectare | Protocol |
|---|---|---|
| QD1104 | monofazat, 2 fire · 10(100) A prin clește CT · 18 mm | Wi-Fi |
| QD1106 | monofazat · 10(100) A prin clește CT · ieșire releu pentru contactor · 18 mm | Zigbee |
| QD1216 | monofazat · 5(65) A conectare directă · 36 mm · comandă pornit/oprit, preplată | Wi-Fi |
| QD1217 | monofazat · 5(65) A conectare directă · 36 mm · comandă pornit/oprit, preplată | Zigbee |
| QD3715 | trifazat 4 fire · 10(80) A direct sau prin CT 100 / 200 A · 3 × 230/400 V | Wi-Fi |
| QD3716 | trifazat 4 fire · 10(80) A direct sau prin CT 100 / 200 A · 3 × 230/400 V | Zigbee |
Contorul QD1105 (rețea split-phase 110/220 V, America) nu se ofertează în România. Clasa de precizie declarată: 1 % (opțional 0,5 % la QD12xx / QD37xx, fără precizarea codului).

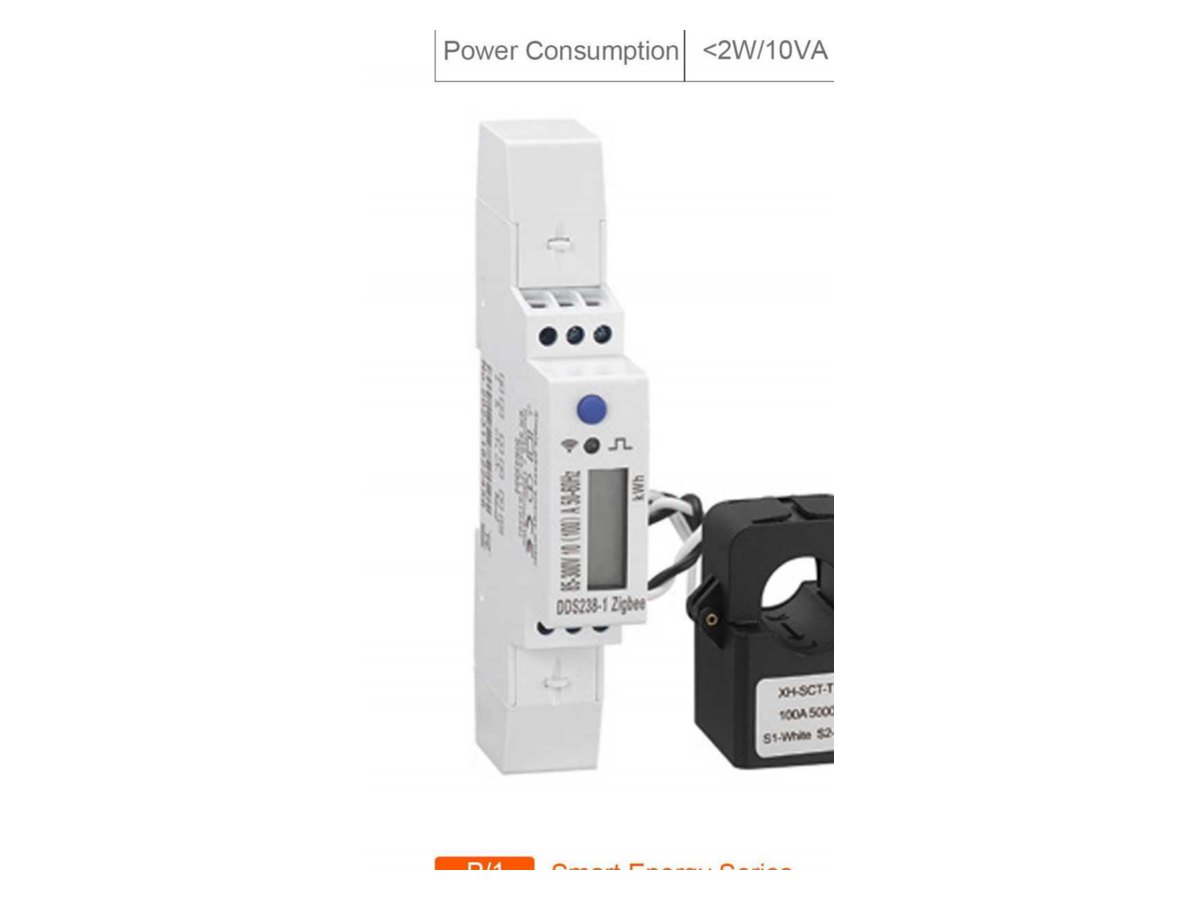

Fotografie de gamă extrasă din catalog. Fotografia prezintă gama; nu toate combinațiile de model și culoare sunt fotografiate separat.
Prețul, disponibilitatea și compatibilitatea cu instalația se confirmă pentru configurația solicitată.
Sursă: Catalog Larkkey Energy Metering Products, paginile 11–15.
Seria QD este pentru cine vrea un contor real în tablou, nu doar o priză cu măsurare. Modelele monofazate QD1104 și QD1106 au 18 mm (un modul) și măsoară prin clește de curent de 100 A, deci se montează fără să întrerupi circuitul; QD1106 are în plus o ieșire de releu cu care poate comanda un contactor. QD1216 / QD1217 (36 mm) se leagă direct pe circuit până la 65 A și pot tăia alimentarea din aplicație, cu funcție de preplată și protecție la supra- și subtensiune. QD3715 / QD3716 sunt trifazate, 3 × 230/400 V, direct până la 80 A sau prin clești de 100 / 200 A. Toate măsoară bidirecțional (import / export, util la fotovoltaice), țin istoric pe oră / zi / lună / an în aplicația Tuya, trimit pe e-mail 30 de zile de înregistrări în Excel, au impuls pasiv pentru verificare și păstrează indexul în memorie 15 ani fără curent. Fiecare model există Wi-Fi sau Zigbee (sufix par = Zigbee).
Larkkey QD — contoare de energie pe șină DIN, Wi-Fi / Zigbee: ce face
- măsurare bidirecțională a energiei active (import / export)
- tensiune, curent, putere activă și reactivă, factor de putere, frecvență
- istoric pe oră, zi, lună, an; export Excel 30 de zile pe e-mail
- curbă de sarcină la 15 minute
- comandă pornit/oprit din aplicație (QD12xx, QD37xx) sau prin releu extern (QD1106)
- preplată, protecție la supra- / subtensiune și suprasarcină (QD12xx, QD37xx)
- setări cu parolă: cost pe kWh, emisii de carbon, resetare index
- ieșire de impuls pasivă 80 ms
Specificații
| standard | IEC 62053-21 (QD12xx și DIN 43880; QD37xx și IEC 62052-11) |
|---|---|
| clasa de precizie | 1 % (0,5 % opțional la QD12xx / QD37xx) |
| tensiune | 85–300 V (QD11xx); 90–300 V L-N (QD12xx); 3 × 230/400 V, 0,8–1,2 Un (QD37xx) |
| curent | 10(100) A prin CT (QD11xx); 5(65) A direct (QD12xx); 10(80) A direct sau CT 100 / 200 A (QD37xx) |
| protocol | Wi-Fi 802.11 b/g/n sau Zigbee IEEE 802.15.4 |
| lățime | 18 mm (QD11xx), 36 mm (QD12xx); șină DIN 35 mm |
| temperatură de lucru | -25 … 70 °C |
| consum propriu | < 2 W / 10 VA |
| grad de protecție | IP20 |
Compatibilitate
Tuya / Smart Life. Variantele Zigbee: gateway Tuya sau Zigbee2MQTT în Home Assistant (declarat de producător). Ieșirea de releu a QD1106 comandă un contactor, nu sarcina direct.
De știut înainte de cumpărare
Nu sunt contoare fiscale (MID): nu pot înlocui contorul furnizorului. Montajul se face de electrician, cu siguranță în amonte. La QD11xx cleștele CT livrat este de 100 A; pentru 200 A se comandă special. Catalogul are erori de tipar (de exemplu „IEEE 802.15.1” la QD1106 în loc de 802.15.4). Precizia de 0,5 % apare ca opțiune fără cod distinct: cere confirmarea la ofertare.
Site producător: https://www.larkkey.com/
