Despre gamă
Seria QQ-DRS pune un releu comandat din aplicație în tablou, pe un singur modul de 18 mm. Se alege după ce trebuie să facă: doar pornit/oprit (TW / TZ), plus contorizare (TWM / TZM), plus protecție la tensiune și curent (TWMVA / TZMVA), plus protecție diferențială (TWMVAL), sau versiunile de 63 A pe bornă (TWMVAN-63, TWMVAL2P-63 bipolar).
- Variantele Zigbee (TZ, TZM, TZMVA) se integrează în Home Assistant prin Zigbee2MQTT.
- Cablajul admis este de 40 A pe borne la modelele -40, chiar dacă releul intern este de 63 A.
Modele și configurații
| Model | Funcții | Protocol |
|---|---|---|
| QQ-DRS2-TW-40 | pornit/oprit | Wi-Fi |
| QQ-DRS2-TZ-40 | pornit/oprit | Zigbee |
| QQ-DRS2-TWM-40 | pornit/oprit + măsurare consum | Wi-Fi |
| QQ-DRS2-TZM-40 | pornit/oprit + măsurare consum | Zigbee |
| QQ-DRS1/DRS2-TWMVA-40 | + protecție supra-/subtensiune 80–270 V și supracurent 1–50 A | Wi-Fi |
| QQ-DRS2-TZMVA-40 | + protecție supra-/subtensiune și supracurent 1–50 A | Zigbee |
| QQ-DRS2-TWMVAL-40 | + protecție diferențială (leakage) | Wi-Fi |
| QQ-DRS2-TWDC-40 | pornit/oprit pentru 8–90 V c.c., 40 A | Wi-Fi |
| QQ-DRS2-TWMVAN-63 | 63 A pe bornă, măsurare + protecție tensiune / curent 1–63 A | Wi-Fi |
| QQ-DRS2-TWMVAL2P-63 | bipolar 2P+N, 36 mm, 63 A, măsurare + protecție tensiune / curent + diferențial 30 mA | Wi-Fi |
Tensiunea declarată diferă între tabelul de catalog (90–265 V) și eticheta produselor (90–300 V). Pragul diferențial (30 mA, ≤ 0,1 s) apare doar pe eticheta modelului 2P.

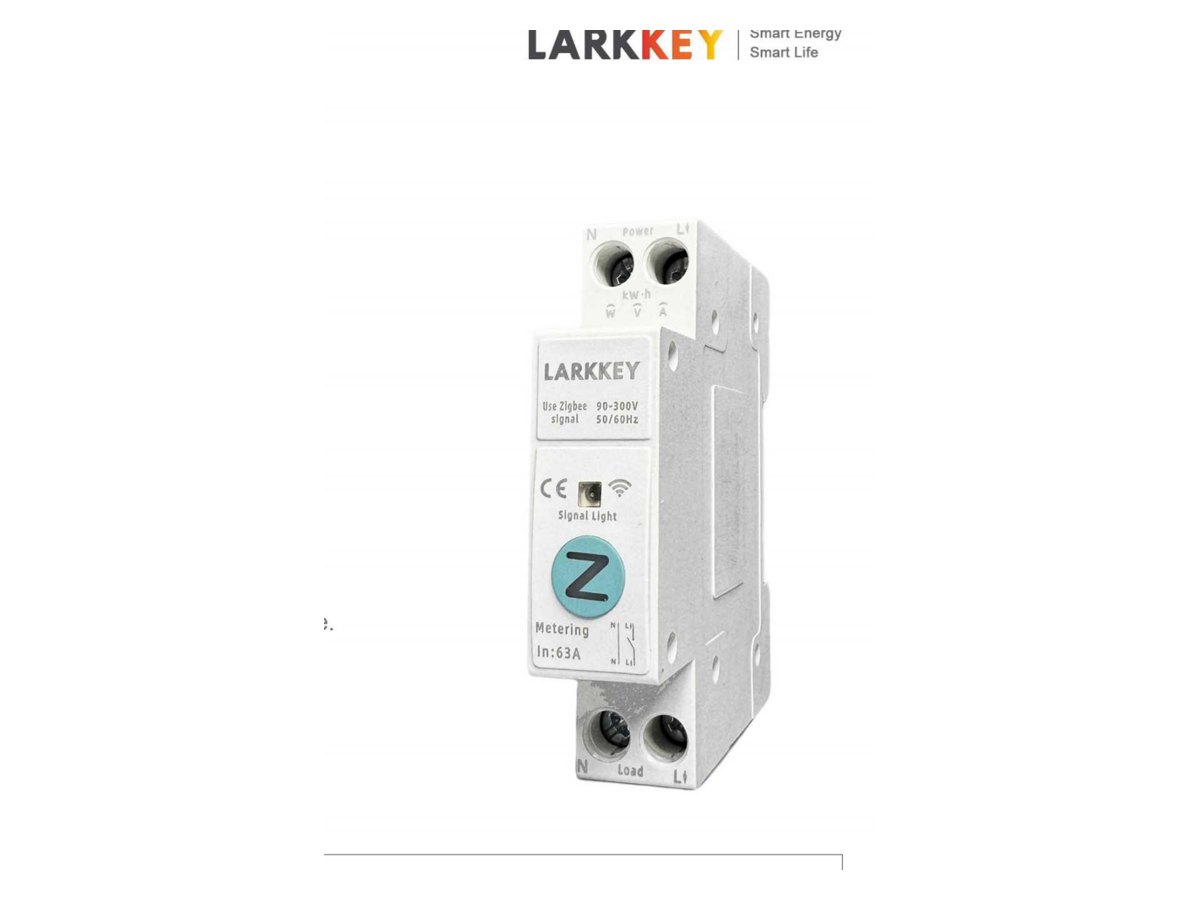

Fotografie de gamă extrasă din catalog. Fotografia prezintă gama; nu toate combinațiile de model și culoare sunt fotografiate separat.
Prețul, disponibilitatea și compatibilitatea cu instalația se confirmă pentru configurația solicitată.
Sursă: Catalog Larkkey Energy Metering Products, paginile 20–31.
QQ-DRS este releul de tablou care comandă un circuit întreg din aplicație: boilerul, aerotermele, iluminatul exterior, priza rulotei sau alimentarea unei anexe. Toate modelele au un singur modul de 18 mm, releu de 63 A, buton pe față și LED de stare, cu comandă din Tuya, temporizări și programe. Variantele „M” adaugă contorizare (tensiune, curent, putere, kWh), variantele „VA” taie alimentarea la supra- sau subtensiune (praguri reglabile 80–270 V) și la supracurent (1–50 A), iar „L” adaugă protecție diferențială. TWDC-40 este un caz aparte: comută 8–90 V c.c., pentru baterii, panouri sau instalații de 12 / 24 / 48 V. Pentru 63 A reali pe bornă există TWMVAN-63 și versiunea bipolară 2P+N de 36 mm cu diferențial de 30 mA. Modelele TZ, TZM și TZMVA sunt Zigbee și se integrează direct în Home Assistant prin Zigbee2MQTT.
Larkkey QQ-DRS — întrerupătoare smart pe șină DIN, 40 / 63 A, Wi-Fi / Zigbee: ce face
- pornit/oprit din aplicație, prin voce sau de pe butonul frontal
- temporizare și programare orară
- măsurarea consumului: tensiune, curent, putere, energie (modelele M)
- protecție la supra- / subtensiune și supracurent, praguri reglabile (modelele VA)
- protecție diferențială (modelele L)
- protecție la temperatură ridicată (DRS1-TWMVA-40, TWMVAN-63)
- blocare de mentenanță pe modelul c.c.
- LED de stare a rețelei și a releului
Specificații
| tensiune | 90–265 V c.a. (tabel) / 90–300 V (etichetă), 50/60 Hz; 8–90 V c.c. la TWDC-40 |
|---|---|
| poli | 1P+N cu ieșire de nul; 2P+N la TWMVAL2P-63 |
| curent | borne max. 40 A, releu intern 63 A (modelele -40); 63 A (modelele -63); 40 A c.c. (TWDC) |
| protecții reglabile | supracurent 1–50 A (-40) / 1–63 A (-63); supratensiune 220–270 V; subtensiune 80–220 V |
| diferențial | 30 mA, ≤ 0,1 s (eticheta TWMVAL2P-63) |
| protocol | Wi-Fi 2,412–2,484 GHz 802.11 b/g/n sau Zigbee 2,4 GHz IEEE 802.15.4 |
| dimensiuni | 18 × 82–90 × 50 mm; 36 × 90 × 50 mm la 2P |
| montaj | șină DIN 35 mm |
Compatibilitate
Tuya / Smart Life, Alexa, Google Home. Modelele Zigbee: gateway Tuya sau Zigbee2MQTT / ZHA în Home Assistant (declarat de producător).
De știut înainte de cumpărare
Nu înlocuiesc siguranța automată: releul comută, dar protecția la scurtcircuit rămâne a disjunctorului din amonte. La modelele -40 cablajul admis este 40 A, nu 63 A. Protecția diferențială a modelelor L nu este certificată ca RCD după standardele europene în catalog; păstrează diferențialul existent al tabloului. Tensiunea nominală apare diferit în tabel și pe etichetă. Montaj de electrician autorizat.
