Despre gamă
Seria QQ-SM1 transformă un întrerupător clasic în comandă inteligentă fără să schimbi aparatajul de pe perete. Se aleg după protocol (Wi-Fi sau Zigbee), numărul de canale, curentul pe canal și după cum ai sau nu fir de nul în doză.
- SEC01-L și S04-2C-ML funcționează și fără fir de nul (doar Zigbee).
- S08-16A-DC are ieșire cu contact uscat, pentru sarcini alimentate separat (inclusiv 6–50 V c.c.).
- S08-16A-EC măsoară consumul circuitului comandat.
Modele și configurații
| Model | Canale · curent | Protocol | Sarcină max. (catalog) |
|---|---|---|---|
| QQ-WIFI-SEC01 / QQ-Zigbee-SEC01 | 1 × 10 A | Wi-Fi sau Zigbee | 2300 W · 250 W LED |
| QQ-WIFI-S08-16A / QQ-Zigbee-S08-16A | 1 × 16 A | Wi-Fi sau Zigbee 3.0 | 3680 W · 300 W LED |
| QQ-WIFI-S08-16A-DC / QQ-Zigbee-S08-16A-DC | 1 × 16 A, contact uscat | Wi-Fi sau Zigbee 3.0 | 3680 W · 300 W LED; alimentare 100–240 V c.a. sau 6–50 V c.c. |
| QQ-WIFI-S08-16A-EC / QQ-Zigbee-S08-16A-EC | 1 × 16 A, cu măsurare consum | Wi-Fi sau Zigbee 3.0 | 3680 W · 300 W LED |
| QQ-Zigbee-SEC01-L | 1 × 16 A, cu sau fără nul | Zigbee | 3680 W · 10–500 W LED |
| QQ-WIFI-SEC02 / QQ-Zigbee-SEC02 | 2 × 10 A | Wi-Fi sau Zigbee | 2 × 2300 W · 2 × 250 W LED |
| QQ-Zigbee-S04-2C-ML | 2 × 10 A, cu sau fără nul | Zigbee | 2 × 1600 W · 10–500 W LED pe canal |
| QQ-WIFI-S04-3C / QQ-Zigbee-S04-3C | 3 × 10 A | Wi-Fi sau Zigbee | 3 × 2500 W · 3 × 250 W LED |
| QQ-WIFI-S04-4C / QQ-Zigbee-S04-4C | 4 × 10 A | Wi-Fi sau Zigbee 3.0 | 4 × 2500 W · 4 × 250 W LED |
Codul complet se alege după protocol: prefixul QQ-WIFI- pentru Wi-Fi, QQ-Zigbee- pentru Zigbee. Valorile de sarcină sunt cele din tabelul de catalog.

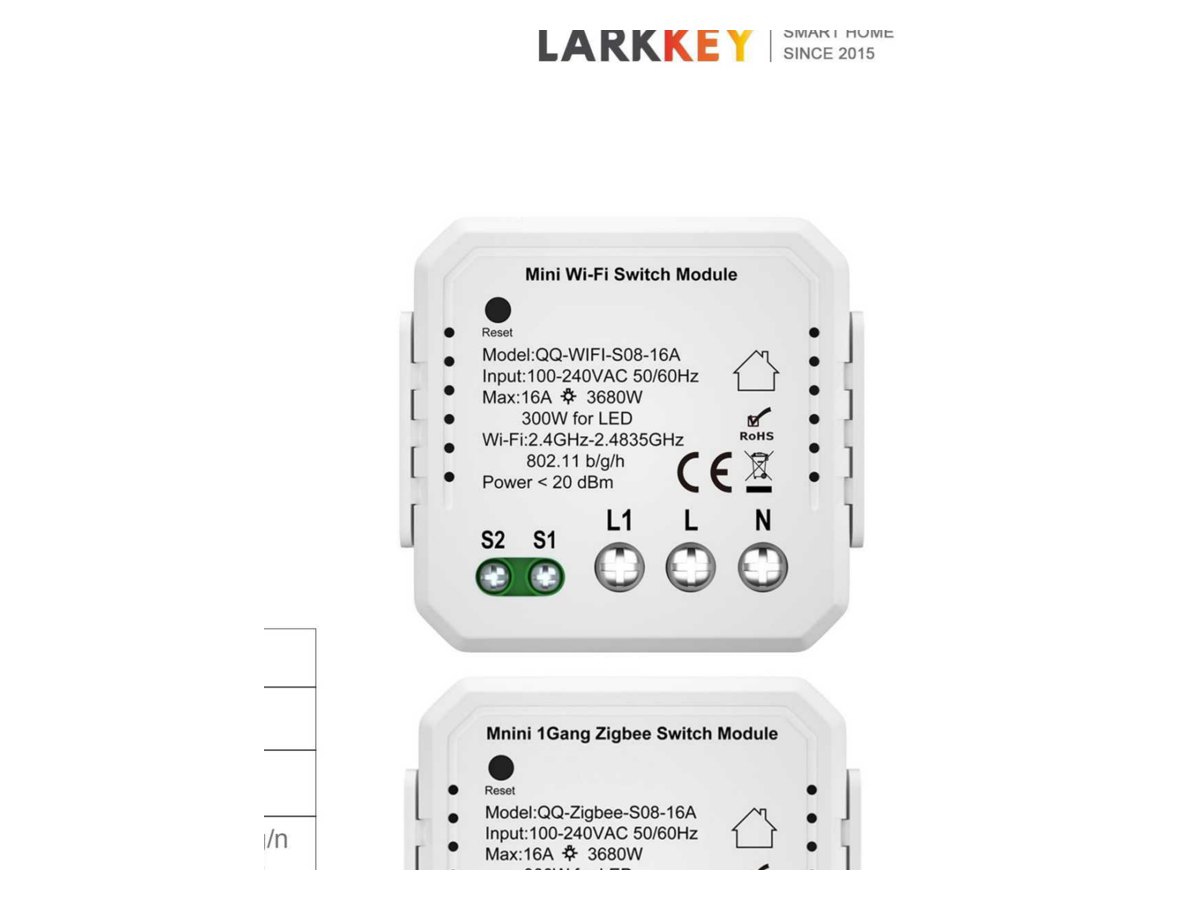

Fotografie de gamă extrasă din catalog. Fotografia prezintă gama; nu toate combinațiile de model și culoare sunt fotografiate separat.
Prețul, disponibilitatea și compatibilitatea cu instalația se confirmă pentru configurația solicitată.
Sursă: Catalog Larkkey Smart Switch · iulie 2026, paginile 32–36.
Modulele QQ-SM1 se montează în doza de 86 mm, în spatele întrerupătorului pe care îl ai deja, și îl leagă la aplicația Tuya / Smart Life sau la un hub Zigbee. Întrerupătorul de pe perete rămâne funcțional: modulul acceptă atât butoane cu revenire, cât și întrerupătoare clasice, pe bornele S1/S2. Diferențele dintre modele sunt numărul de canale, curentul admis pe canal și cablajul: majoritatea cer fază și nul în doză, dar SEC01-L și S04-2C-ML (ambele doar Zigbee) merg și pe circuit fără nul, cu un interval de sarcină LED de 10–500 W pe canal. S08-16A-DC oferă un contact uscat, util pentru centrale termice, sonerii sau automatizări alimentate la joasă tensiune, iar S08-16A-EC raportează consumul circuitului. Carcasele au 39 × 39 mm (1–2 canale) sau 46 × 46 mm (3–4 canale), cu 18 mm înălțime fără clema de montaj.
Larkkey QQ-SM1 — module releu în doză Wi-Fi / Zigbee: ce face
- comandă pornit/oprit de la distanță, din aplicație sau prin voce (Alexa, Google Home)
- intrări pentru întrerupătorul existent: buton cu revenire sau întrerupător clasic
- temporizare și programare orară
- raportarea stării releului
- măsurarea consumului (doar S08-16A-EC)
- contact uscat, alimentare c.a. sau c.c. (doar S08-16A-DC)
- funcționare fără fir de nul (doar SEC01-L și S04-2C-ML)
- intrare RF opțională pe SEC01 și SEC02 (conector RF pe placă)
Specificații
| alimentare | 100–240 V c.a., 50/60 Hz (S08-16A-DC și 6–50 V c.c.) |
|---|---|
| curent pe canal | 10 A (SEC01, SEC02, S04-3C, S04-4C) sau 16 A (S08-16A, -DC, -EC, SEC01-L) |
| sarcină LED | 250–300 W pe canal; 10–500 W la modelele fără nul |
| protocol | Wi-Fi 2,4 GHz 802.11 b/g/n sau Zigbee 2,4 GHz IEEE 802.15.4 (Zigbee 3.0 pe etichetă) |
| rază de acțiune | ≤ 200 m (catalog, spațiu deschis) |
| temperatură de lucru | -10 … +40 °C |
| grad de protecție | IP20 |
| dimensiuni | 39 × 39 × 18 mm (1–2 canale), 46 × 46 × 18 mm (3–4 canale), 40 × 40 × 18 mm (S08-16A-DC); +4–5 mm cu clema de montaj |
Compatibilitate
Aplicația Tuya / Smart Life; Amazon Alexa și Google Home (declarat în catalog). Variantele Zigbee cer un gateway Zigbee (Tuya sau un coordonator Zigbee2MQTT / ZHA pentru Home Assistant; catalogul de contorizare al aceluiași producător declară compatibilitate Zigbee2MQTT pentru dispozitivele lui Zigbee).
De știut înainte de cumpărare
Cu excepția modelelor SEC01-L și S04-2C-ML, modulele au nevoie de fază și nul în doză. Sarcina LED admisă este mult mai mică decât cea rezistivă (250–300 W față de 2300–3680 W): dimensionează după becurile LED, nu după curentul releului. Modulul ocupă loc în doză: verifică adâncimea dozei (18 mm modul + clemă). Catalogul are erori de tipar în tabele (de exemplu frecvența Wi-Fi scrisă „3,4835 GHz” la S04-3C); valorile de mai sus sunt cele consistente între tabel și eticheta produsului.
